硬质阳极氧化法工艺要求-压铸铝氧化

       硬质阳极氧化是一种厚膜阳极氧化法，这是一种铝和铝合金特殊的阳极氧化表面处理工艺主要应用于要求高耐磨、耐热、绝缘性能好等的铝和铝合金零件上。如各种作为圆筒的内壁，活塞、汽塞、汽缸、轴承、飞机货舱的地板、滚棒和导轨、水利设备、蒸汽叶轮、适平机、齿轮和缓冲垫等零件。用铝硬质氧化工艺来代替传统的镀硬铬镀层，与硬铬工艺相比它具有成本低，膜层结合牢固，镀液，清洗废液处理方便等优点。但此工艺所得膜层的缺点是膜层厚度较大时，对铝和铝合金的机械疲劳强度指标有所影响

硬质阳极氧化法工艺要求-压铸铝氧化厂家来为大家娓娓道来 ：

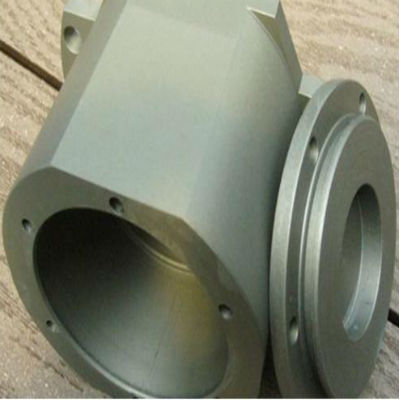

      为了提取质量较好的硬质阳极氧化膜，并能保证零件所需要尺寸，须按下列要求来进行加工。

1.锐角倒圆

        被加工零件不允许有锐角、毛刺以及其它各种尖锐的有棱角的地方因为硬质氧化，一般阳极氧化时间均是很长的，而且氧化过程（A1+O2→A12O3+ Q ）本身就是一个放热反应。又由于一般零件棱角的地方往往又是电流较为集中的部位所以这些部位易引起零件的局部过热，使零件被灼伤。因此铝和铝合金所有棱角均应进行倒角处理，并且倒角y圆半径不应小于0.5毫米——铝阳极氧化厂家友情指出！

2.表面光洁度

     硬质阳极氧化后，零件表面的光洁度是有所改变的，对于较粗糙的表面来说，经此处理后可以显得比原来平整一些，而对于原始光洁度较高的零件来说，往往经过此种处理后，显示的表面光洁光亮度反而有所降低，降低的幅度在1～2级左右。

3. 零件尺寸的余量

   因硬质氧化膜的厚度较高，所以如需要进一步加工的铝零件或以后需要装配的零件，应事先留有一定的加工余量，及指定装夹部位。  因硬质阳极氧化时，要改变零件尺寸，故在机械加工时，要事先预测，氧化膜的可能厚度和尺寸公差，而后在确定阳极氧化前的零件实际尺寸，以便处理后，符合规定的公差范围。  一般来说，零件增加的尺寸大致为生成氧化膜厚度的一半左右——本色氧化厂家友情指出！

4. 专用夹具

    因硬质阳极氧化的零件在氧化过程中，要承受很高的电压和较高的电流，一定要使夹具和零件能保持极良好的接触，否则将因接触不良而造成击穿或灼伤零件接触部位的毛病。所以要求对不同形状的零件，以及零件氧化后的具体要求来设计和制造专用夹具。

5.局部保护

      如在同一个零件上，既有普通阳极氧化又要有硬质阳极氧化的部位因根据零件的光洁度和密度来安排具体工序。通常首先进行普通的阳极氧化，在进行硬质阳极氧化，把不需要进行硬质阳极氧化的表面加以绝缘，绝缘的方法有用喷枪或毛刷，将以配制好硝基胶或过氢乙烯胶涂抹于不需要处理的表面，绝缘层要涂的薄而均匀，每涂一层应在低温下干燥30～60分钟共涂2～4层即可。

   绝缘胶的配制：

     （1）硝基液（ Q98 －1）5份，红色硝基液（Q04－3）1份（其中红色硝基液可用少量甲基红来代替），用X－1稀释剂稀释到工业粘度，刷涂为60～80s，喷涂为20～30s，（用四号粘度剂）。

  （2）过氯乙烯胶液（G98－1）100克，红色过氯乙烯防腐液（G52－1）15～20g，稀释剂用X－3调到适当粘度，一般为刷涂或浸涂。

  （3）聚乙烯醇100克，香蕉水500cc。配制法：将聚乙烯醇溶解到香蕉水中，成胶液状，刷涂于零件上需要绝缘的部位，室温固化，大约4小时，如在60～70℃下烘干、30分钟即可。
